Motion Matching Synthesis

PFNN

2016 # Conv Autoencoder

# Learning Motion Manifolds with Convolutional Autoencoders¹
# A Deep Learning Framework for Character Motion Synthesis and Editing²

将编辑看作三维空间中的目标优化问题，将该问题转化为低维latent space上的优化问题，能保证结果依旧自然，不会出现人工编辑带有的artifacts。使用了骨骼卷积这一方式，对后续的动作生成以及重定向都产生了比较深远的影响。

2017 # PFNN - Single Global Phase

# Phase-Functioned Neural Networks for Character Control³

回顾上一篇，为了解决ambiguity，作者增加了一个模块专门提取输入high level的frequency和duration，为路径添加约束，但这种做法只适合离线，因为实时的control下，这些参数都是随时可能发生变化。另一个思路则是从运动本身下手，从当前周期的状态求得下一个时间点状态，同时，ambiguity的问题也同样得到了解决，因为给人增加了所处状态的约束信息。

实现原理：

训练多个参数集合 $α_{0}, α_{1}, α_{2}, α_{3} \dots$
引入phase function提供相位系数
根据系数，使用Catmull-Rom对参数lerp
将参数赋予网络，求解

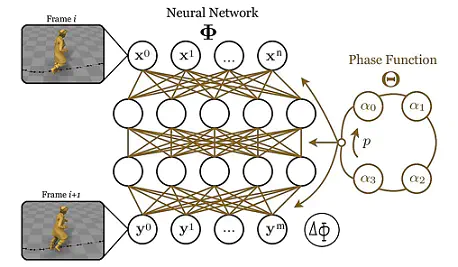

img_pfnn

作者在PhD毕业后去了育碧，PFNN这篇工作在游戏界有很大的影响力，但也有明显的缺陷：只能用于walk，run这样的有phase的动作，对于其他没有phase的动作，PFNN就不work了。

2018 # MANN - MoE(Mixture Of Experts)

# Mode-Adaptive Neural Networks for Quadruped Motion Control⁴

四足动物的运动模式比人复杂的多，因此不能用单一相位建模。
希望计算机自己学习四足动物运动的模式，即用专家系统(MoE)来代替相位系统，以指导神经网络：

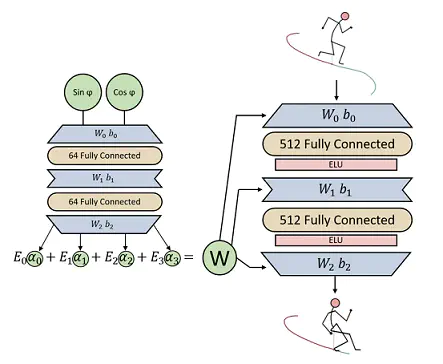

img_mann

2019 # Multiple Global Phases

# Neural State Machine for Character-Scene Interactions⁵

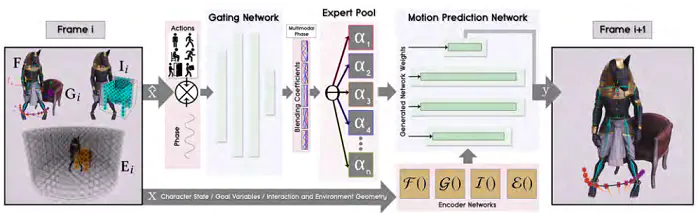

img_mgp

环境千变万化，要生成足量的数据分析环境是工作量非常大。在这篇文章中，作者也先只关注了有限个交互情况上，如弯腰过墙，坐在桌子上，搬东西，坐在椅子上，开门。

人的行为可以通过mocap捕捉，环境信息呢？以椅子为例，作者从ShapeNet中选取了大量各种各样的椅子，然后计算人与椅子交互时接触的关节点（手、臀部），再通过IK重新计算motion的信息，这样，一方面不仅不需要采集环境信息，还可以通过这种方式获得大量多样的数据，这是文章的重要贡献之一。

2020 # Contact-based Local Phases

# Local Motion Phases for Learning Multi-Contact Character Movements⁶

这篇文章想解决的是打篮球的问题：

相位系统
由于任务会有大量快速且复杂的碰撞过程，如果用单一相位函数驱动，肯定是不合理的。
把几个核心过程取出来，左脚运动，右脚运动，左手和球互动，右手和球互动，球与地面接触。
以此建立5个小的周期系统，即 Local：

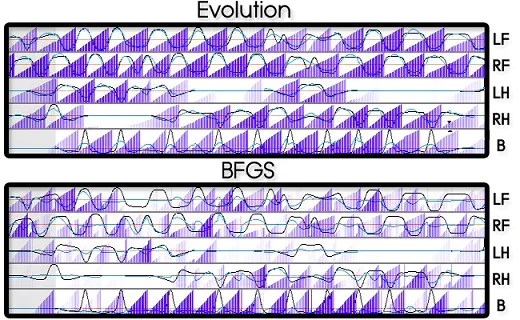

img_clp_1

输入控制
训练时，计算出来的运动信号都是复杂且细腻，而测试时，键鼠/手柄难以达到这种细腻程度。
Local Motion Phase 采取了一个非常巧妙的方式：用生成网络完成伪造，让信号重构更精细。

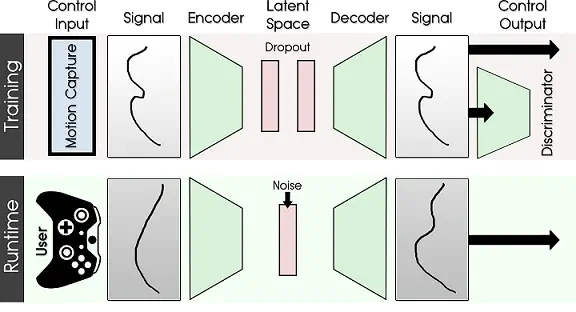

img_clp

训练(Training)时，让生成网络学会重构信号。因此，先从动捕数据中抽象出控制信号 $x$ ，比如运动轨迹，是否持球等作为训练数据。设计的生成网络可以做到重构这些数据，并且创建一个代表动作的隐变量空间 $Z$ ，作为中间过渡。完成训练后，生成网络的Encoder可以把任何控制信号 $x$ 压缩成动作隐变量 $z$ ，而生成网络的Decoder可以把任何动作隐变量变成逼真的动作信号 $x_{r e c o n s t r u c t}$ 。

运行(Inference)时，再用手柄或者键鼠生成粗糙的控制信号 $x$ （运动轨迹，是否持球等）。通过训练好的重构网络，就可以重构成和真的动捕轨迹一样。具体来讲，生成网络的Encoder将这个粗糙信号压缩成动作隐变量 $z$ ，加上一些Noise，就得到了丰富多变的运动隐变量 $z_{n}$ 。最后通过训练好的Decoder，把粗糙、加噪的隐变量 $z_{n}$ 解码成真实有效的控制信号 $x_{n}$ 。控制信号通过神经网络后，就得到接近真实的动作组合 $y$ 了。

2022 # PCA Heuristic Local Phases

# DeepPhase: Periodic Autoencoders for Learning Motion Phase Manifolds

如何表达非周期的函数？很显然：FFT
这也是DeepPhase核心的思路：

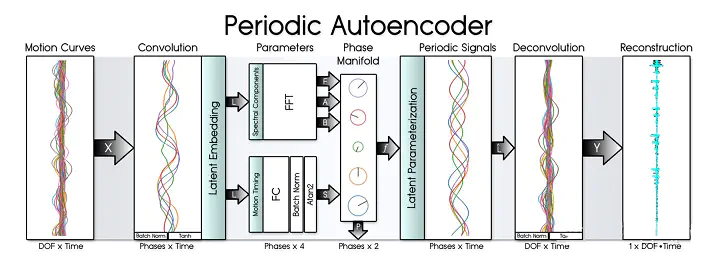

img_deepphase

小结

PFNN之后，Daniel Holden的师弟Sebastian Starke，He Zhang等延续了PFNN

PFNN # 奠定了相位系统的基础架构，有能力建模全局周期的动作行为。
MANN # 复杂运动模式相位并不单一，引入专家系统来代替相位系统，以指导神经网络。
Local Motion Phase # 弥补了PFNN的重大短板，有局部周期性动作，LMP就可以生成。
DeepPhase # 完成了相位系统的广义拓宽，将这个思想应用到所有动作中去，包括非周期动作。

这些工作都非常出彩，一定程度上奠定了动画AI这个全新领域。这一系列工作都延续PFNN的思想，使用了MANN中提出的MoE网络架构，来尽可能的提升动画效果。当然，这一系列的工作也不是没有问题，就是做的越来越复杂以至于很难复用，同时使用AI始终面临着OOD(Out of Distribution)问题，也就是在动画中一旦神经网络的输入是没有遇到过的场景，神经网络可能会输出一些奇怪的状态，完全不符合动画要求，相反，Motion Matching和状态机因为都是使用原始动画，则没有这个问题。

论文及源码：https://github.com/sebastianstarke/AI4Animation
综述视频：https://www.youtube.com/watch?v=wNqpSk4FhSw

其他文章：
《动作生成的智能之路》⁷⁸⁹
《角色动画：现状与趋势》¹⁰
《Data-Driven Character Motion Synthesis》¹¹

LMM

Learning = Compression

Daniel Holden 在 Ubisoft 提出了 Learned Motion Matching¹²，将 Motion Matching 思路与 AI 结合，目的是大幅度降低动画占用的内存，并尽可能限制AI泛化，使输出动画都映射到动画库中，基本和 Motion Matching 效果一致，是将 Motion Matching 应用到游戏中值得考虑的技术。

网络定义

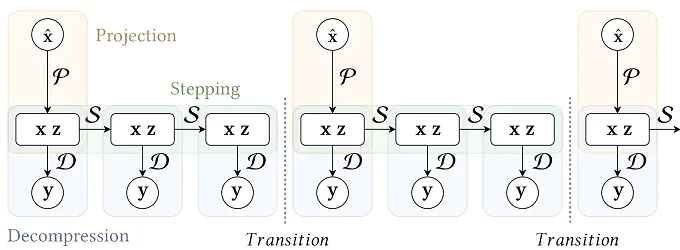

img_lmm

D # 用神经网络来代替数据库，进而达到降低内存。
C # 由 Y 作为输入提供额外隐变量 Z (Latent)，以提高 D 的准确性。
P # 根据输入返回 X,Z，代替特征值在数据库中的搜索过程。
S # 根据前帧 X,Z 预测后帧的 X,Z，代替序列往后拨动，避免 ambiguity。

源码分析 ¹³

数据变量

float feature_weight_foot_position;         // 足部 位置 权重
float feature_weight_foot_velocity;         // 足部 速度 权重
float feature_weight_hip_velocity;          // 髋部 速度 权重
float feature_weight_trajectory_positions;  // 轨迹 位置 权重
float feature_weight_trajectory_directions; // 轨迹 速度 权重

// 每个变量组成：关节数 * 3D向量
// local    （相较于父节点的坐标，ROOT节点除外）
array1d<vec3> curr_bone_positions;          // 每个关节的局部位置    size: 23 * 3
array1d<vec3> curr_bone_velocities;         // 每个关节的局部速度    size: 23 * 3
array1d<quat> curr_bone_rotations;          // 每个关节的局部四元数   size: 23 * 4
array1d<vec3> curr_bone_angular_velocities; // 用四元数的轴角表示速度 size: 23 * 3

// global   （世界坐标，ROOT节点还是原来的坐标）
array1d<vec3> global_bone_positions;        // 每个关节的全局位置    size: 23 * 3
array1d<vec3> global_bone_velocities;       // 每个关节的全局速度    size: 23 * 3
array1d<quat> global_bone_rotations;        // 每个关节的全局四元数   size: 23 * 4
array1d<vec3> global_bone_angular_velocities;// 用四元数的轴角表示速度 size: 23 * 3

数据文件

character.bin       // 角色数据
simulation_run.bin  // 动画数据
simulation_walk.bin // 动画数据

database.bin        // Pose及原始特征，即 X Y
latent.bin          // Z
features.bin        // X 产生于界面的 Rebuild
decompressor.bin    // D network 的参数
stepper.bin         // S network 的参数
projector.bin       // P network 的参数

Train # Decompressor

# train_decompressor.py
decompressor.bin + latent.bin ← database.bin + features.bin

# 其他产物

decompressor_Ygnd.bvh   // 原始数据
decompressor_Ytil.bvh   // 拟合数据

<.bvh # Motion Capture 文件，可用Blender打开>

类比为一个生成网络：C 为 Encode，D 为 Decoder
Latent # 稀疏性(sparsity) & 平滑性(smoothness)
Pose # 平滑性(smoothness) [位置 & 速度 & 加速度]

Train_Decompressor(Feature, Pose, θC, θD):
    Pose_Global = Forward_Kinematics(Pose)      # 生成全局 pose
    Latent ← C([Pose Pose_Global]; θC)          # Compressor 生成 Latent 变量
    Pose_D ← D([Feature Z]T; θD)                # Decompressor 生成重建的 pose
    Pose_D_Global ← Forward_Kinematics(Pose_D)  # 生成全局重建的 pose

    # 计算 Loss
    L_lreg ← w_lreg * square(Latent)    # 平方
    L_sreg ← w_sreg * abs(Latent)       # 绝对值之和
    L_vreg ← w_vreg * abs(△Latent/dt)   # 变化速度的绝对值之和

    L_loc ← w_loc * abs(Pose - Pose_D)  # 包括 joint 4个参数 root 的速度2个参数
    L_chr ← w_chr * abs(Pose_Global - Pose_D_Global)
    L_lvel ← w_lvel * abs(△Pose/dt + △Pose_D/dt)
    L_cvel ← w_cvel * abs(△Pose_Global/dt + △Pose_D_Global/dt)

    # loss 的总和
    Loss ← SUM(L_lreg + ... + L_cvel)

    # 更新参数
    θC, θD ← RAdam(θC θD, ∇Í∗ Loss)

Train # Projector

# train_projector.py
projector.bin ← database.bin + features.bin + latent.bin

# 其他产物

对 Feature 随机选定一帧 Feature_Rand 进行加噪(模拟输入)，输入 Projector 网络，生成 Feature_P 和 Latent_P 尽可能和最近邻的 Feature_K 和 Latent_K 吻合（方便实现映射到现有 Pose）

Train_Projector(Feature_Rand, Feature, Latent, θP):
    # 生成一个噪声（均匀噪声 & 高斯噪声）
    N_U, N_G ← U(0, 1), N(0, 1)

    # 添加噪声 (方差 * 均匀噪声 * 高斯噪声)
    Feature_Noise ← Feature_Rand + (Feature_std * N_U * N_G)

    # 寻找最近邻的 Feature
    Feature_K, Latent_K ← Nearest(Feature_Noise, [Feature Latent])

    # Projector 生成 Feature 和 Latent
    Feature_P, Latent_P ← P(Feature_Noise; θP)

    # 计算 Loss
    L_xval ← w_1 * abs(Feature_K - Feature_P) # Feature 真实值匹配
    L_zval ← w_2 * abs(Latent_K - Latent_P) # Latent 真实值匹配
    L_dist ← w_3 * abs(dist(Feature_Noise, Feature_K)
                     - dist(Feature_Noise, Feature_P)) # 防止噪声太大的选项

    # loss 的总和
    Loss ← SUM(L_xval + L_zval + L_dist)

    # 更新参数
    θP ← RAdam(θP; Loss)

Train # Stepper

# train_stepper.py
stepper.bin ← database.bin + features.bin + latent.bin

# 其他产物

Stepper 生成 s 步，使生成的 Feature 和 Latent 尽可能与真实值吻合（平滑性[位置 & 速度]）

这里保存的是变化量，且与网络帧数(dt)相关，使用时需要注意一下。

Train_Stepper(Feature_In, Latent_In, s, θS):
    # 备份
    Feature_S[0], Latent_S[0] ← Feature_In[0], Latent_In[0]

    # Stepper 生成 s步
    for i ← 1 to s
        # Stepper 生成变化量
        Feature_delta, Latent_delta ← S([Feature_In[i-1], Latent_In[i-1]]; θS)
        # 更新
        Feature_S[i], Latent_S[i] ← [Feature_S[i-1], Latent_S[i-1]] + [Feature_delta, Latent_delta]

    #计算loss
    L_xval ← w_1 * abs(Feature_In - Feature_S)
    L_zval ← w_2 * abs(Latent_In- Latent_S)
    L_xvel ← w_3 * abs(△Feature_In / dt - △Feature_S / dt)
    L_zvel ← w_4 * abs(△Latent_In/ dt - △Latent_S/ dt)

    # loss 的总和
    Loss ← SUM(L_xval + ... + L_zvel)

    # 更新参数
    θS ← RAdam(θS; Loss)

Evaluate # Decompressor

输入 Features 和 Latent
运行 Decompressor，输出 Pose

void decompressor_evaluate(
    slice1d<vec3> bone_positions,           // 输出骨架 positions 信息
    slice1d<vec3> bone_velocities,          // 输出骨架 velocities 信息
    slice1d<quat> bone_rotations,           // 输出骨架 rotations信息
    slice1d<vec3> bone_angular_velocities,  // 输出骨架 angular_velocities信息
    slice1d<bool> bone_contacts,            // 双脚离地了，病毒就关闭了，聪明的智商又占领高地了
    nnet_evaluation& evaluation,            // Decompressor 结构
    const slice1d<float> features,          // Decompressor 输入的 feature
    const slice1d<float> latent,            // Decompressor 输入的 latent
    const vec3 root_position,               // 上一时刻 root position   （目标位置）
    const quat root_rotation,               // 上一时刻 root rotation   （目标位置）
    const nnet& nn,                         // Decompressor 参数
    const float dt = 1.0f / 60.0f)
{
    slice1d<float> input_layer = evaluation.layers.front();
    slice1d<float> output_layer = evaluation.layers.back();

    // 设置网络的输入 features + latent
    for (int i = 0; i < features.size; i++) {
        input_layer(i) = features(i);
    }
    for (int i = 0; i < latent.size; i++) {
        input_layer(features.size + i) = latent(i);
    }

    // Decompressor 生成 pose
    nnet_evaluate(evaluation, nn);

    // 提取输出骨架 positions 信息
    int offset = 0;
    for (int i = 0; i < bone_positions.size - 1; i++) {
        bone_positions(i + 1) = vec3(
            output_layer(offset+i*3+0),
            output_layer(offset+i*3+1),
            output_layer(offset+i*3+2));
    }
    offset += (bone_positions.size - 1) * 3;

    // 提取输出骨架 rotations 信息，并转换为 4元数形式
    for (int i = 0; i < bone_rotations.size - 1; i++) {
        bone_rotations(i + 1) = quat_from_xform_xy(
            vec3(output_layer(offset+i*6+0),
                 output_layer(offset+i*6+2),
                 output_layer(offset+i*6+4)),
            vec3(output_layer(offset+i*6+1),
                 output_layer(offset+i*6+3),
                 output_layer(offset+i*6+5)));
    }
    offset += (bone_rotations.size - 1) * 6;

    // 提取输出骨架 velocities 信息
    for (int i = 0; i < bone_velocities.size - 1; i++) {
        bone_velocities(i + 1) = vec3(
            output_layer(offset+i*3+0),
            output_layer(offset+i*3+1),
            output_layer(offset+i*3+2));
    }
    offset += (bone_velocities.size - 1) * 3;

    // 提取输出骨架 angular velocities 信息，并转换为 4元数形式
    for (int i = 0; i < bone_angular_velocities.size - 1; i++) {
        bone_angular_velocities(i + 1) = vec3(
            output_layer(offset+i*3+0),
            output_layer(offset+i*3+1),
            output_layer(offset+i*3+2));
    }
    offset += (bone_angular_velocities.size - 1) * 3;

    // 提取输出 root 位置的 velocities 和 angular velocity 信息，并转换为世界坐标
    // 即两个速度信息代表着目标所在的位置
    vec3 root_velocity = quat_mul_vec3(root_rotation, vec3(
        output_layer(offset+0),
        output_layer(offset+1),
        output_layer(offset+2)));
    vec3 root_angular_velocity = quat_mul_vec3(root_rotation, vec3(
        output_layer(offset+3),
        output_layer(offset+4),
        output_layer(offset+5)));
    offset += 6;

    // 通过 root 的 velocity 信息更新 root_position
    bone_positions(0) = dt * root_velocity + root_position;
    bone_velocities(0) = root_velocity;

    // 通过 root 的 angular velocity 信息更新 bone_rotations
    bone_rotations(0) = quat_mul(
                            quat_from_scaled_angle_axis(root_angular_velocity * dt),
                            root_rotation);
    bone_angular_velocities(0) = root_angular_velocity;

    // 提取双脚状态   输出 > 1/2 认为接触地面
    //              输出 < 1/2 认为未接触地面
    if (bone_contacts.data != nullptr) {
        bone_contacts(0) = output_layer(offset+0) > 0.5f;
        bone_contacts(1) = output_layer(offset+1) > 0.5f;
    }
    offset += 2;

    // Check we got everything!
    assert(offset == nn.output_mean.size);
}

Evaluate # Projector

标准化 Feature 数据，生成 Projector 的输入
运行 Projector，得到新 Feature
计算更新前后距离，差距不大则输出原 Feature

其中 transition_cost = 0，且调用没赋值，应是作者失误

void projector_evaluate(
    bool& transition,                       // 是否需要转移（Projector 匹配结果和现阶段比较）
    float& best_cost,                       // 判断未标准化feature之间差距
                                            // trns_dist_squared 判断标准化feature之间差距
    slice1d<float> proj_features,           // Projector 生成 feature
    slice1d<float> proj_latent,             // Projector 生成 latent
    nnet_evaluation& evaluation,            // Projector 结构
    const slice1d<float> query,             // 当前 feature 值 （非标准化的值）
    const slice1d<float> features_offset,   // 当前 feature 值的偏移
    const slice1d<float> features_scale,    // 当前 feature 值的放大倍数
    const slice1d<float> curr_features,     // 当前 feature 值 （标准化的值）
    const nnet& nn,                         // Projector 参数
    const float transition_cost = 0.0f)
{
    slice1d<float> input_layer = evaluation.layers.front();
    slice1d<float> output_layer = evaluation.layers.back();

    // 标准化 生成网络的输入
    for (int i = 0; i < query.size; i++){
        input_layer(i) = (query(i) - features_offset(i)) / features_scale(i);
    }

    // 根据 Input_layer 跑 Projector 网络
    nnet_evaluate(evaluation, nn);

    // 拷出 Projector 网络输出的
    for (int i = 0; i < proj_features.size; i++){
        proj_features(i) = output_layer(i);
    }
    for (int i = 0; i < proj_latent.size; i++){
        proj_latent(i) = output_layer(proj_features.size + i);
    }

    // 计算更新之后的 feature 和更新前的 feature 之间的距离（标准化对比）
    best_cost = 0.0f;
    for (int i = 0; i < proj_features.size; i++){
        best_cost += squaref(query(i) - proj_features(i));
    }
    best_cost = sqrtf(best_cost);

    // 计算更新之后的 feature 和更新前的 feature 之间的距离（非标准化对比）
    float trns_dist_squared = 0.0f;
    for (int i = 0; i < proj_features.size; i++){
        trns_dist_squared += squaref(curr_features(i) - proj_features(i));
    }

    // 差距过大，则使用 P 输出的结果（这里用哪个差距都一样，都得转）
    if (trns_dist_squared > squaref(transition_cost)){
        // transition and add the transition cost
        transition = true;
        best_cost += transition_cost;
    }
    else {
        // Don't transition and use current features as-is
        transition = false;

        for (int i = 0; i < proj_features.size; i++){
            proj_features(i) = curr_features(i);
        }

        // Re-compute the projection cost
        best_cost = 0.0f;
        for (int i = 0; i < curr_features.size; i++) {
            best_cost += squaref(query(i) - curr_features(i));
        }
        best_cost = sqrtf(best_cost);
    }
}

Evaluate # Stepper

运行 Stepper
更新 Features 和 Latent（输出其变化量）

void stepper_evaluate(
    slice1d<float> features,            // 输入的 features 并且在函数中更新
    slice1d<float> latent,              // 输入的 latent   并且在函数中更新
    nnet_evaluation& evaluation,        // Stepper 结构
    const nnet& nn,                     // Stepper 参数
    const float dt = 1.0f / 60.0f)
{
    slice1d<float> input_layer = evaluation.layers.front();
    slice1d<float> output_layer = evaluation.layers.back();

    // 设置 input 为 features 和 latents
    for (int i = 0; i < features.size; i++) {
        input_layer(i) = features(i);
    }
    for (int i = 0; i < latent.size; i++) {
        input_layer(features.size + i) = latent(i);
    }

    // Stepper 生成输出 features 和 latent 的变化量
    nnet_evaluate(evaluation, nn);

    // 更新 features 和 latents
    for (int i = 0; i < features.size; i++){
        features(i) += dt * output_layer(i);
    }
    for (int i = 0; i < latent.size; i++) {
        latent(i) += dt * output_layer(features.size + i);
    }
}

Motion Matching Synthesis

PFNN

2016 # Conv Autoencoder

2017 # PFNN - Single Global Phase

2018 # MANN - MoE(Mixture Of Experts)

2019 # Multiple Global Phases

2020 # Contact-based Local Phases

2022 # PCA Heuristic Local Phases

小结

LMM

网络定义

源码分析 ¹³

数据变量

数据文件

Train # Decompressor

Train # Projector

Train # Stepper

Evaluate # Decompressor

Evaluate # Projector

Evaluate # Stepper

实践

技术选型

管线流程

PFNN

2016 # Conv Autoencoder

2017 # PFNN - Single Global Phase

2018 # MANN - MoE(Mixture Of Experts)

2019 # Multiple Global Phases

2020 # Contact-based Local Phases

2022 # PCA Heuristic Local Phases

小结

LMM

网络定义

源码分析 13

数据变量

数据文件

Train # Decompressor

Train # Projector

Train # Stepper

Evaluate # Decompressor

Evaluate # Projector

Evaluate # Stepper

实践

技术选型

管线流程

源码分析 ¹³
